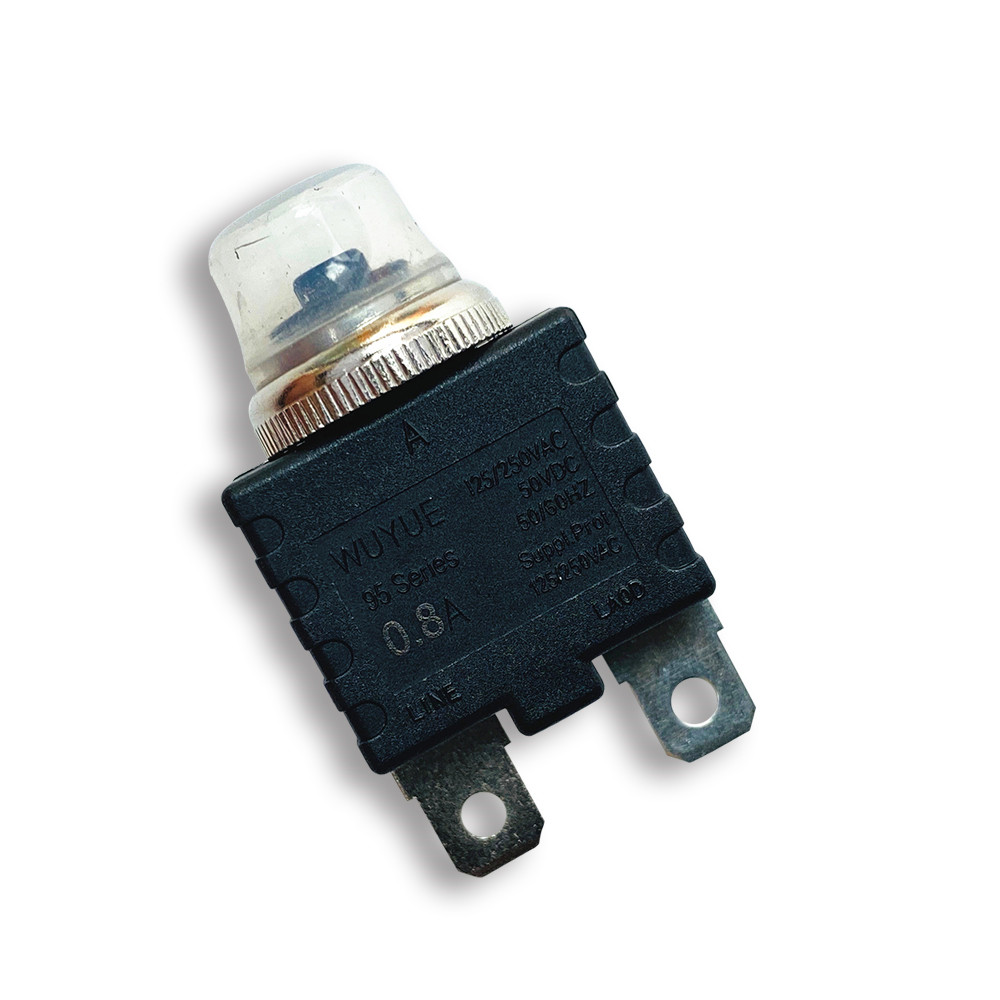

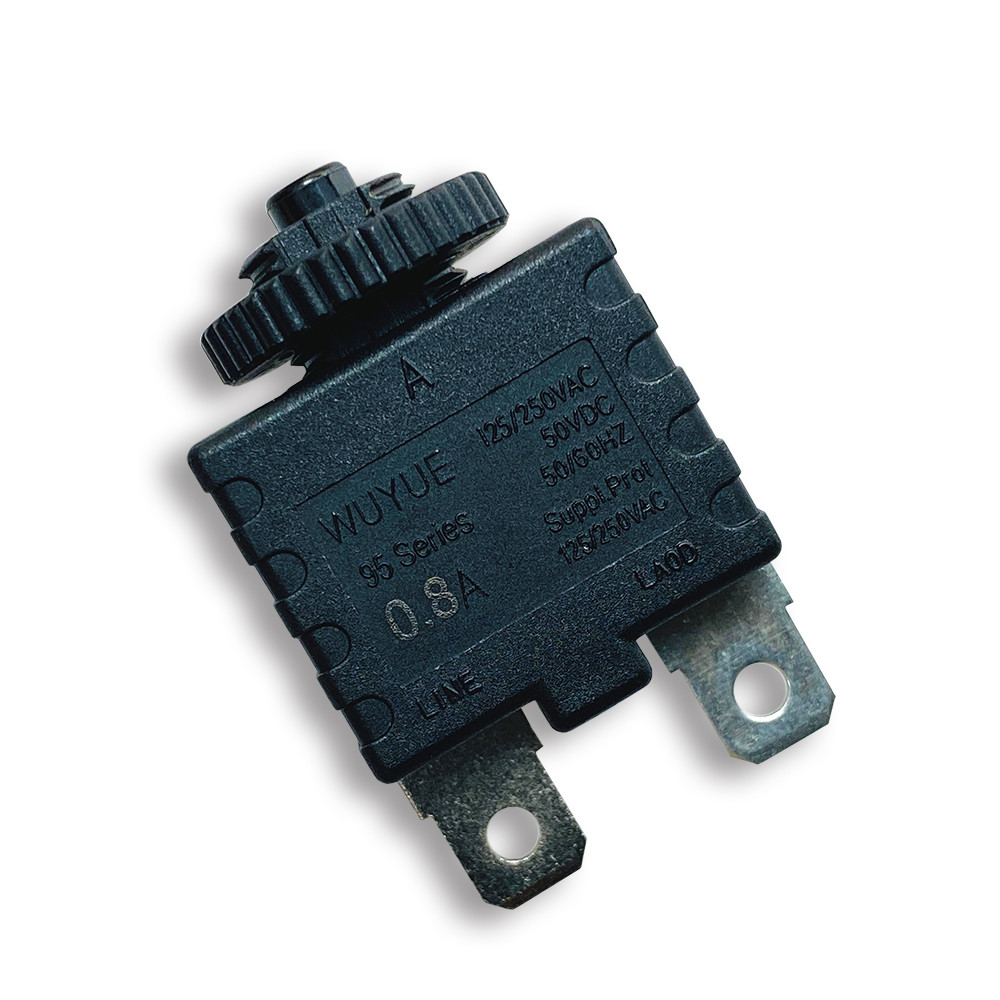

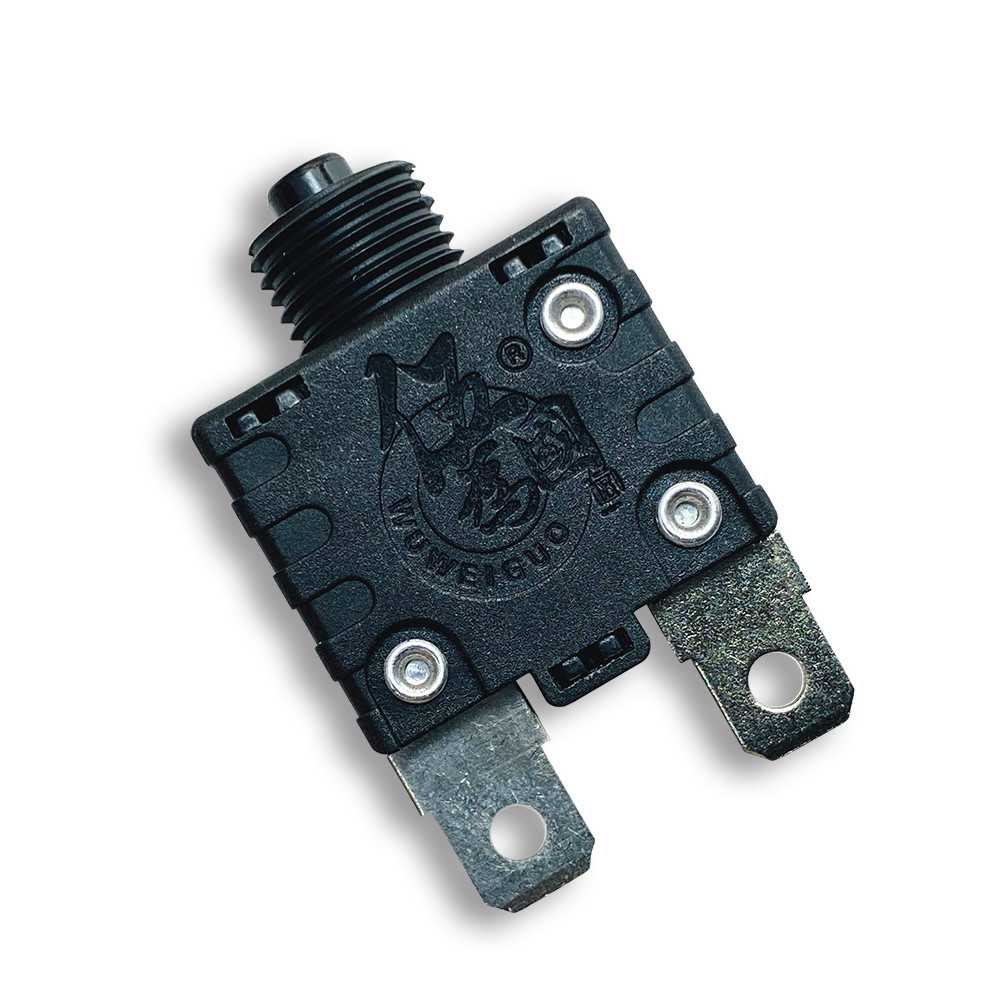

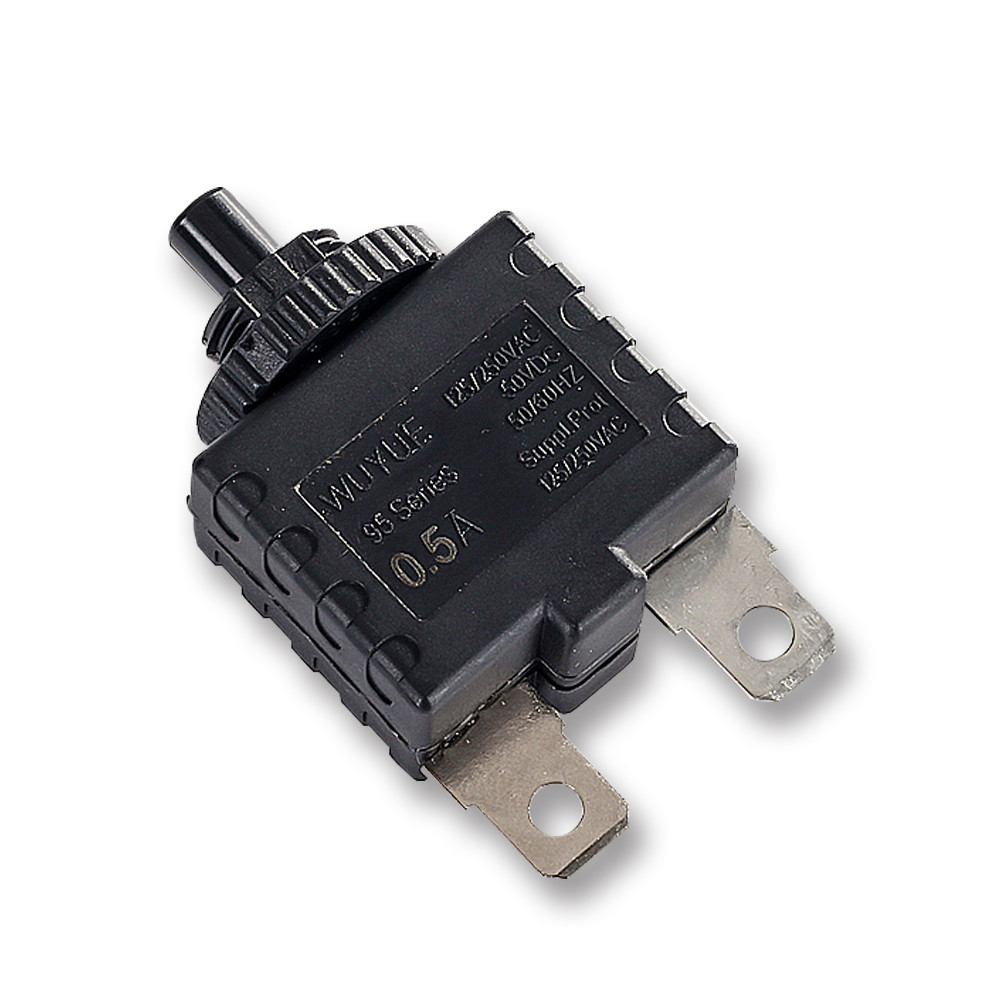

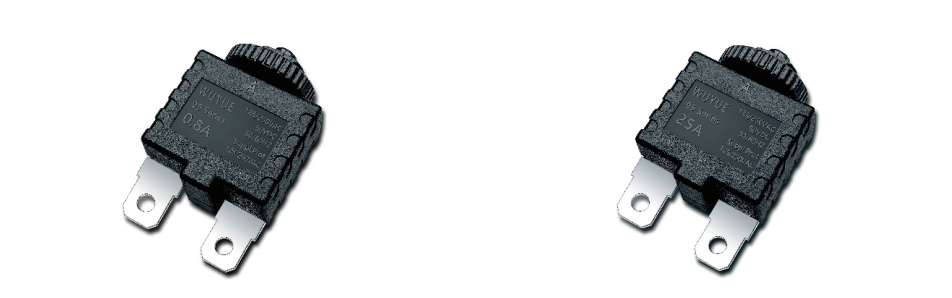

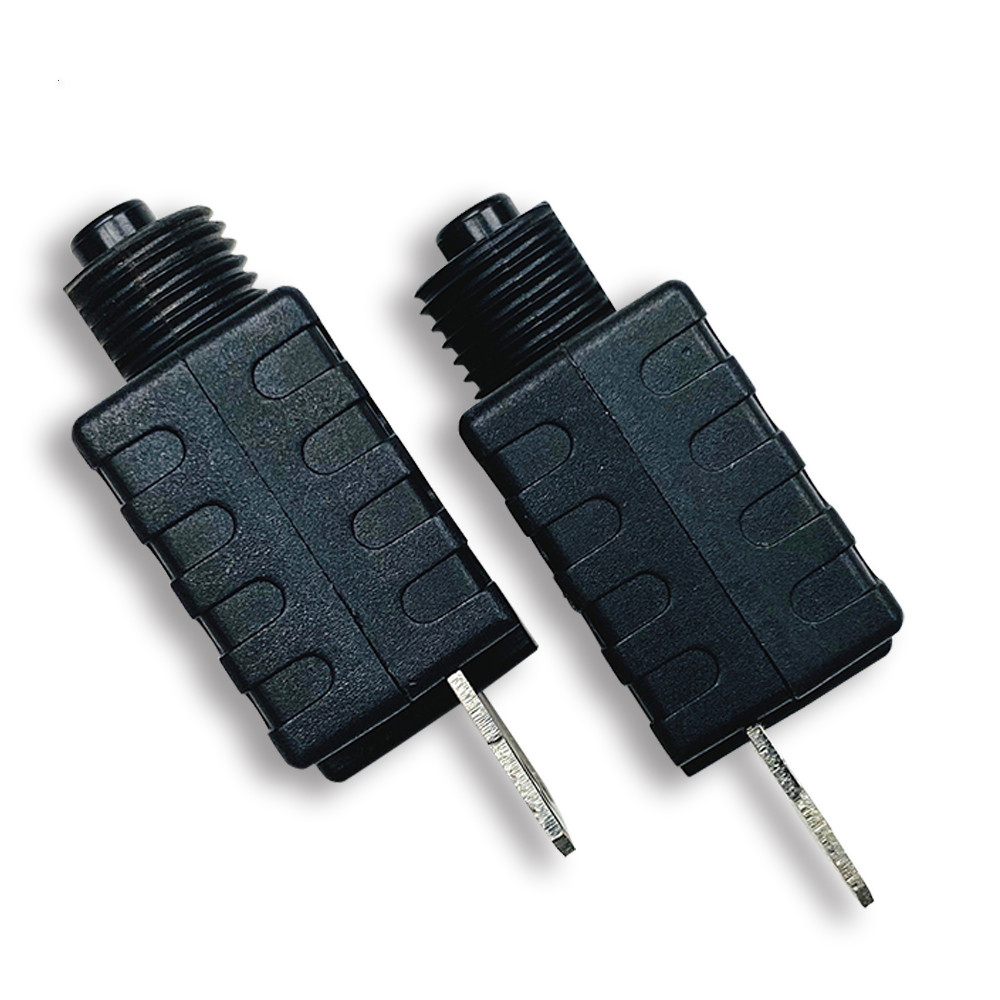

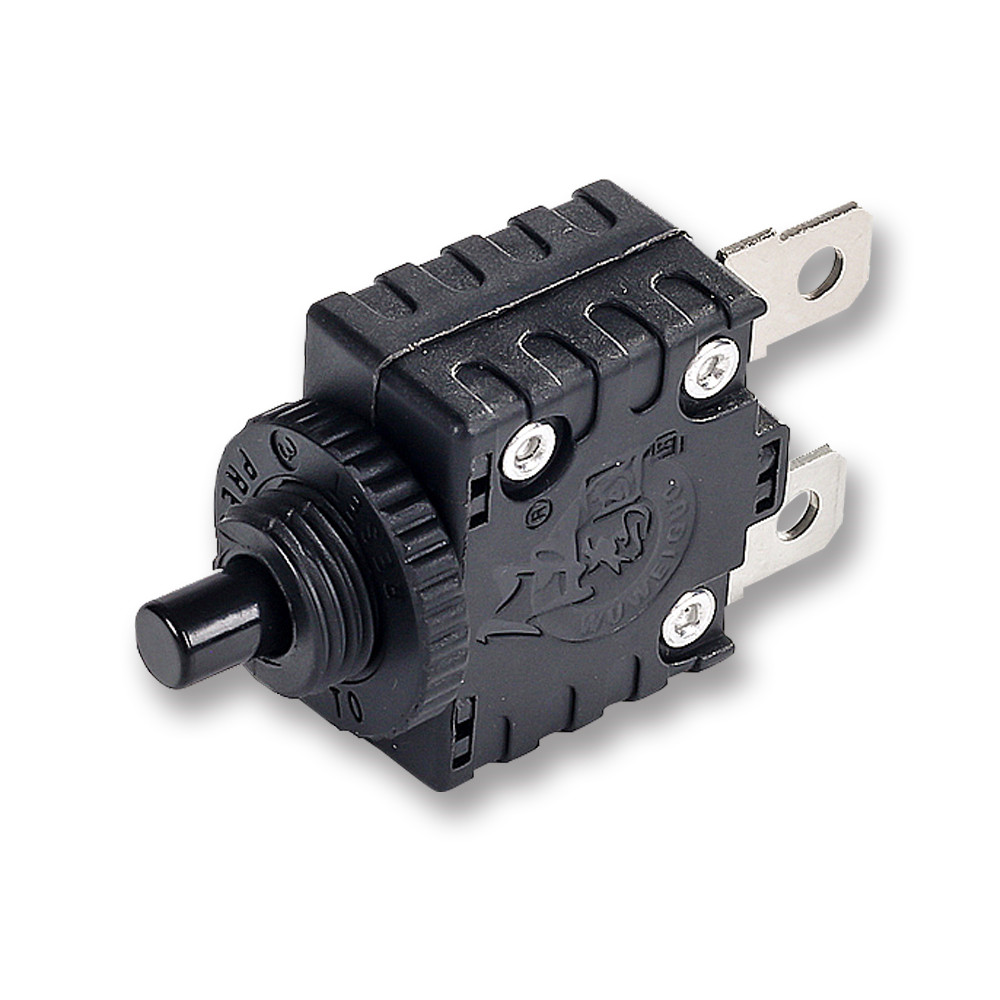

95 系列过载保护器
额定电流： 0.5A~20A
额定电压：125/250VAC 50VDC
短路测试：250VAC 1000A
绝缘耐压：1,500VAC/min
过载能力：10 倍额定电流
电压降级：小于 0.25V
绝缘电阻: 大于 500MΩ
电子温升: 稳定25℃ 100%额定电流时温升＜65K
回复时间：60秒内复位
回复方式：手动复位
测试标准（恒温25℃）
100% 电流测试：不跳脱
150% 电流测试：1小时内跳脱
200% 电流测试：4~40 秒跳脱
300% 电流测试：1.2~15秒跳脱
以秒为单位的时间跳闸曲线指定为 25℃/77℉
|
降额因素 |
||
|
温度 |
校正因素 |
|
|
0.5~4A |
5~20A |
|
| 60℃ | *0.48 | *0.65 |
| 50℃ | *0.62 | *0.75 |
| 40℃ | *0.8 | *0.85 |
| 30℃ | *0.9 | *0.9 |
| 25℃ | *1.0 | *1.0 |
| 20℃ | *1.1 | *1.1 |
| 10℃ | *1.25 | *1.25 |
| 0℃ | *1.5 | *1.5 |
|
25℃条件下最大阻力和额定电流 |
|
|
Rated Current |
Rating Amp |
|
0.5~1Amp |
＜3.5 |
|
1~2Amp |
＜1.5 |
|
2.5~4Amp |
＜0.07 |
|
5~6Amp |
＜0.05 |
|
7~8Amp |
＜0.036 |
|
9~11Amp |
＜0.025 |
|
12~13Amp |
＜0.02 |
|
14~16Amp |
＜00.017 |
|
17~30Amp |
＜0.012 |
用途
小功率发电机
空压机
压缩机
电动车
电动工具
延长线
变压器

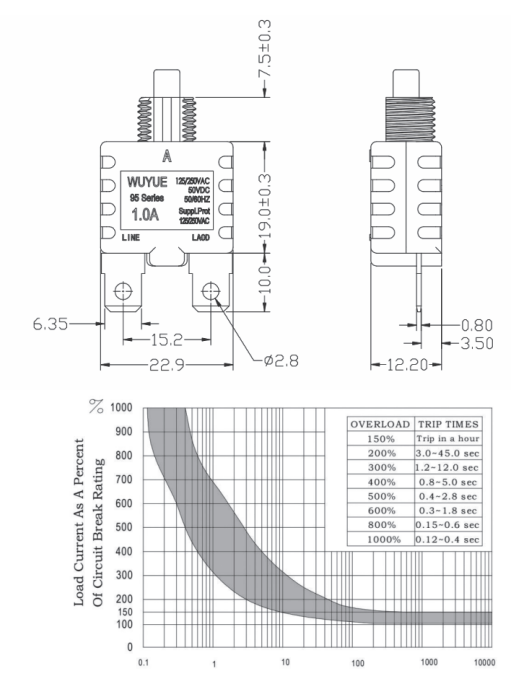

尺寸图
