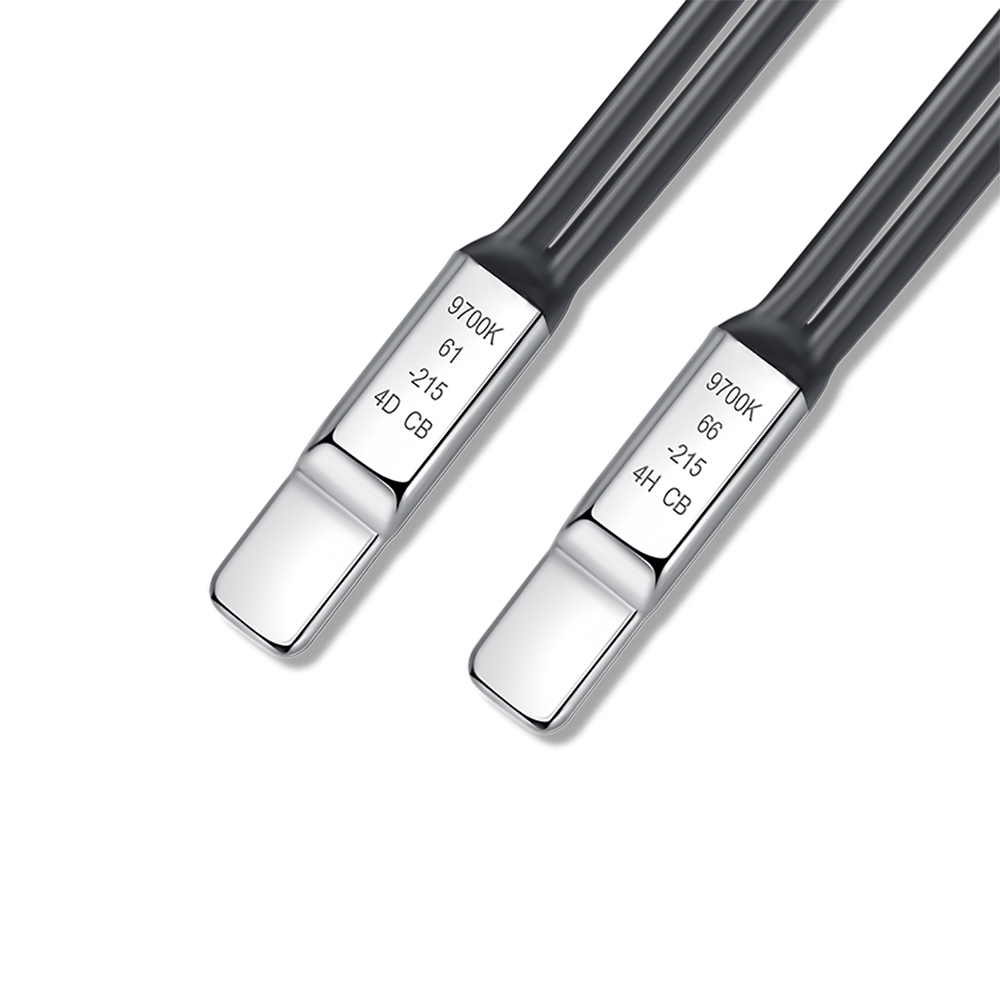

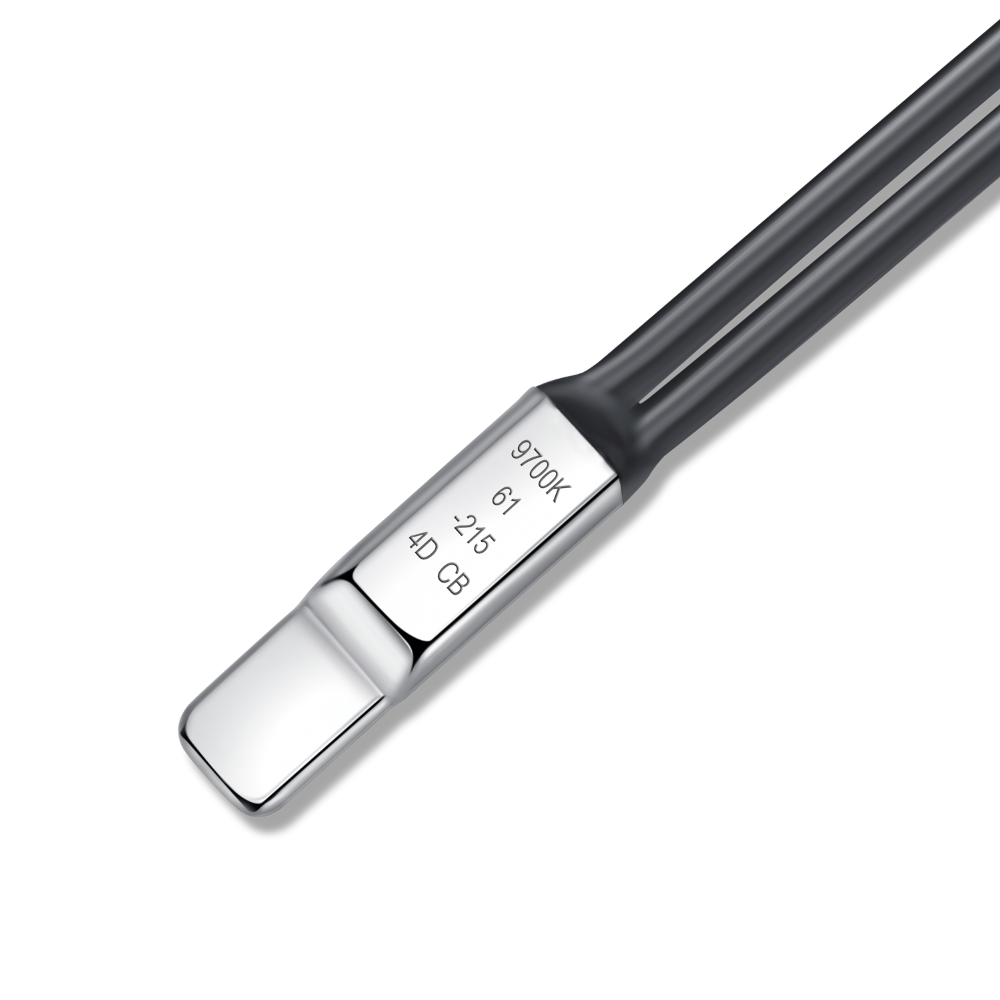

9700K 电加热管保护器
产品特性
具有感应电流及感应温度而动作之双重性能；
外壳密封设计，确保内部元件不受浸漆渗漏，适合多种浸漆工艺（如真空浸漆等）；
精确的动作温度而不会出现动作蠕动现象；
可依客户的需求铆接各种规格与长度的线材；
每款零件均严格执行ROHS环保标准。
电气规格
18A / 24V DC
13A / 250V AC
18A / 125V AC
温度编码对照表
|
Temperature Code |
Action Temperature |
Reset Temperature |
|
9700K 55 |
55℃ |
45℃ |
|
9700K 56 |
60℃ |
46℃ |
|
9700K 952 |
65℃ |
49℃ |
|
9700K 920 |
70℃ |
51℃ |
|
9700K 51 |
75℃ |
53℃ |
|
9700K 91 |
80℃ |
55℃ |
|
9700K 61 |
85℃ |
57℃ |
|
9700K 21 |
90℃ |
59℃ |
|
9700K 31 |
95℃ |
62℃ |
|
9700K 26 |
100℃ |
64℃ |
|
9700K 16 |
105℃ |
67℃ |
|
9700K 36 |
110℃ |
70℃ |
|
9700K 41 |
115℃ |
73℃ |
|
9700K 01 |
120℃ |
76℃ |
|
9700K 81 |
125℃ |
79℃ |
|
9700K 11 |
130℃ |
83℃ |
|
9700K 06 |
135℃ |
86℃ |
|
9700K 66 |
140℃ |
90℃ |
|
9700K 76 |
145℃ |
94℃ |
|
9700K 46 |
150℃ |
96℃ |
|
9700K 155 |
155℃ |
101℃ |
|
9700K 160 |
160℃ |
105℃ |
应用范围
太阳能电加热管、加热器
电机、电池类产品
电子镇流器、照明灯具
过胶机、电动工具、充电器、变压器
设计原理
9700K型热保护器当电流通过有阻抗的双金属元件，随电流增大或周围温度升高至设定温度值时，双金属元件迅速动作，打开触点，切断电路。当装置冷却到安全工作温度时，触点自动闭合，恢复通电。
9700K型热保护器外壳是导电的，可提供感温绝缘护套。

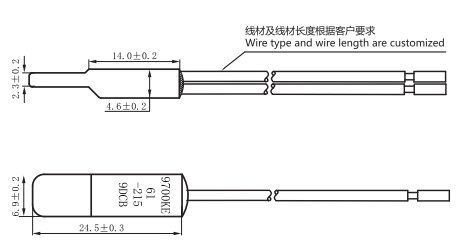

尺寸图
