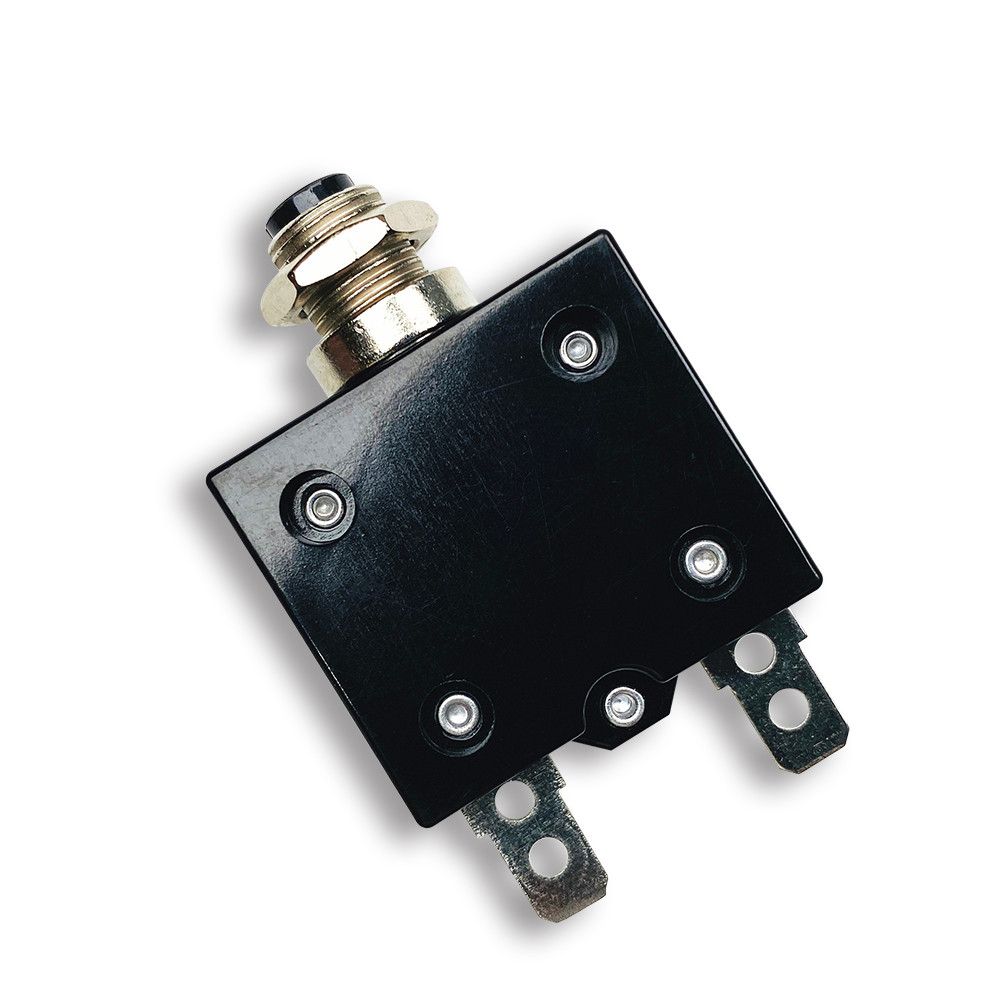

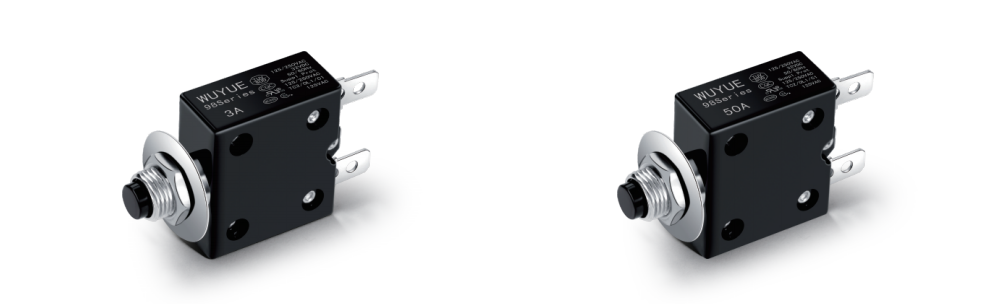

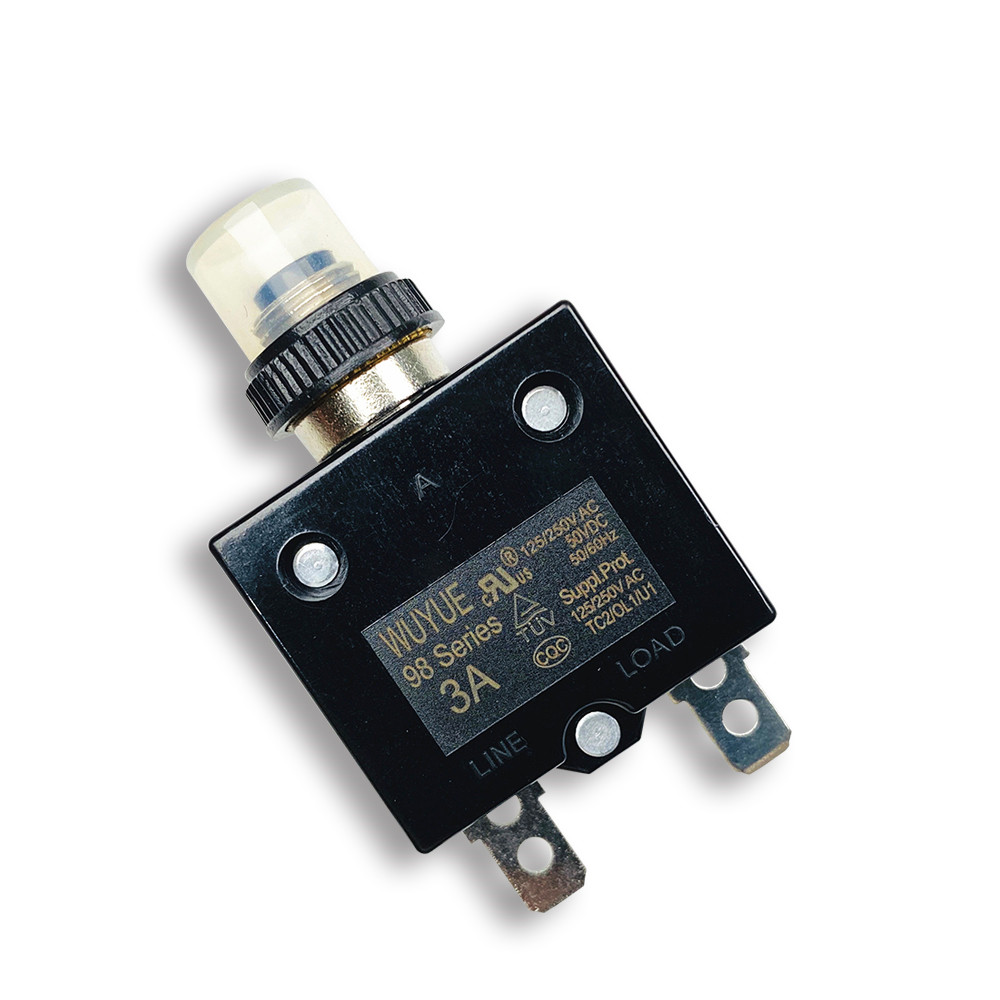

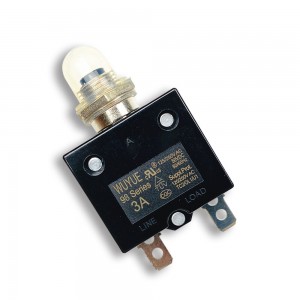

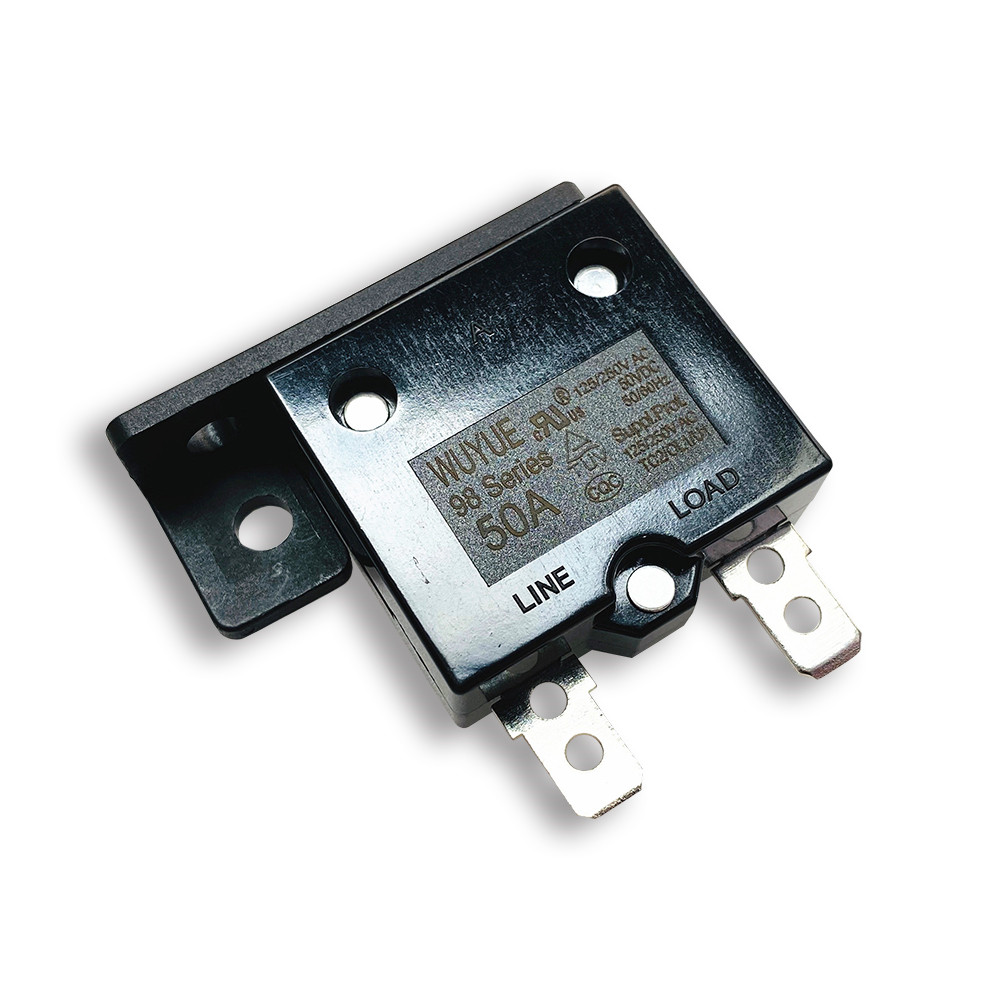

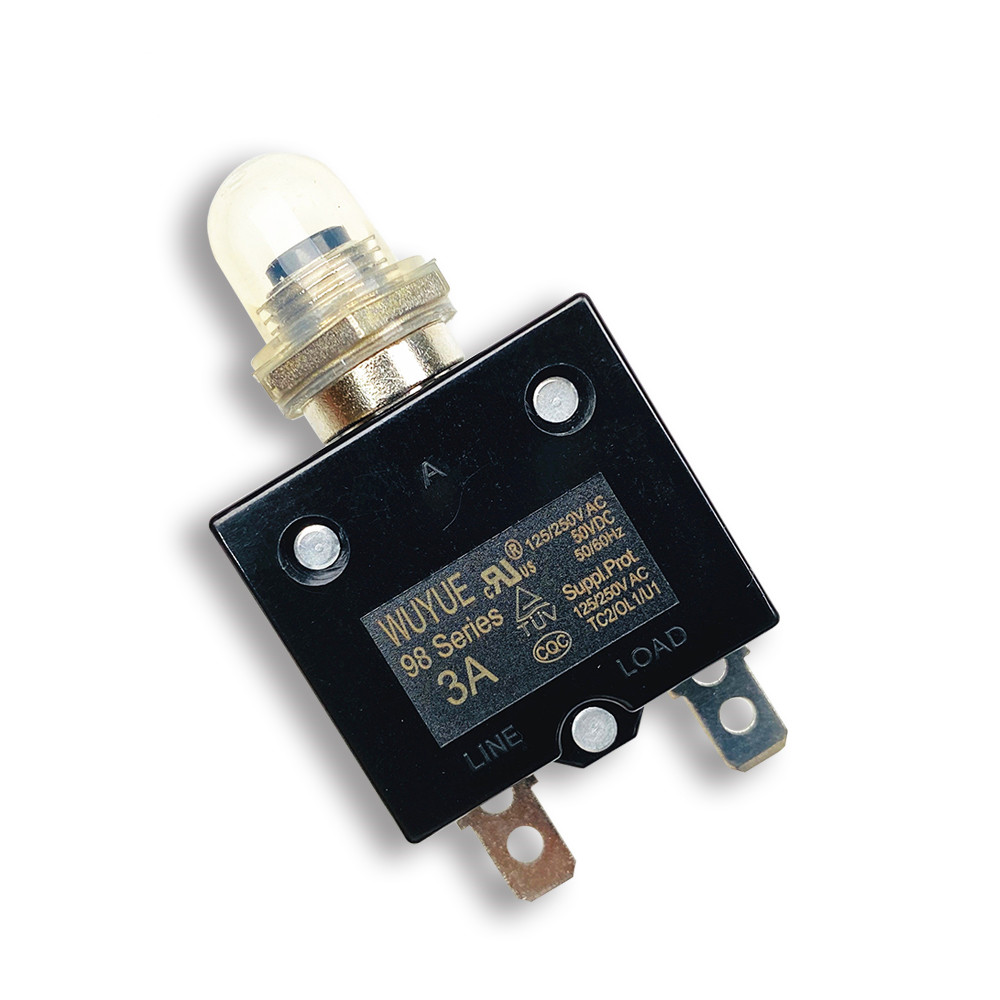

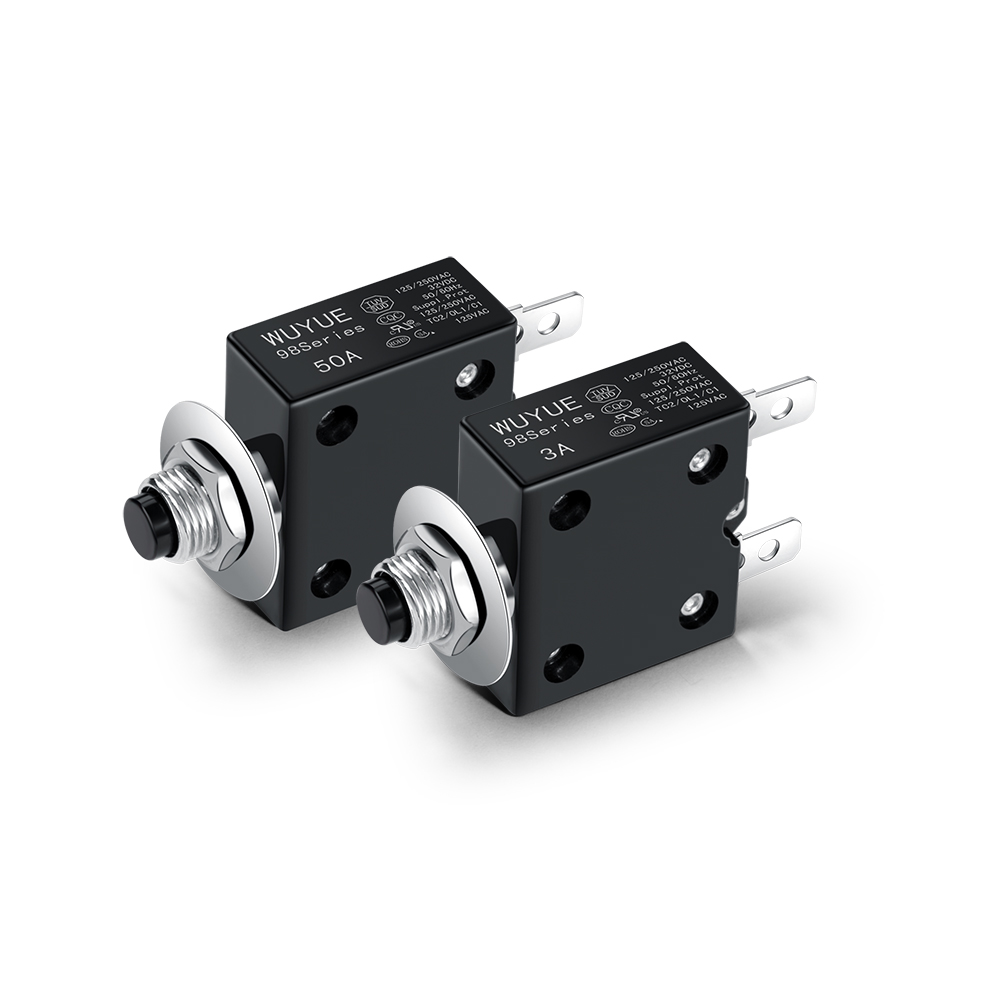

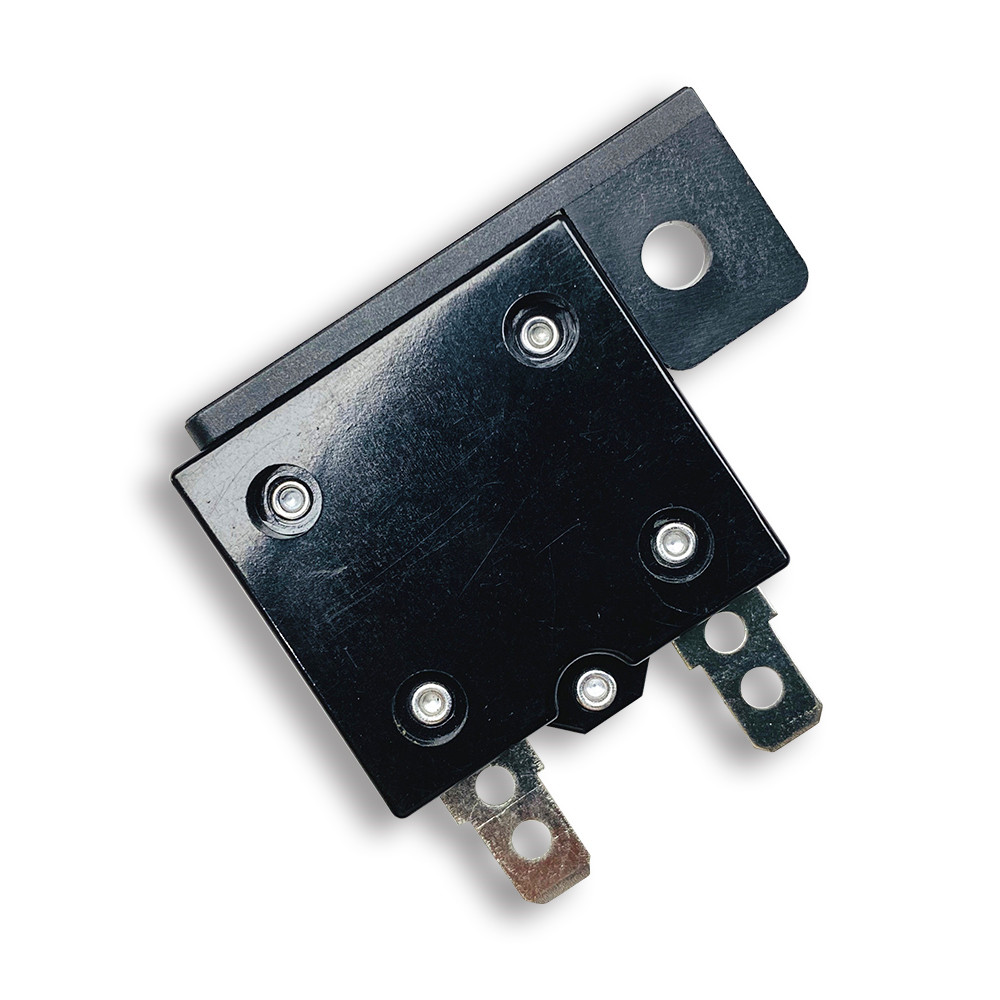

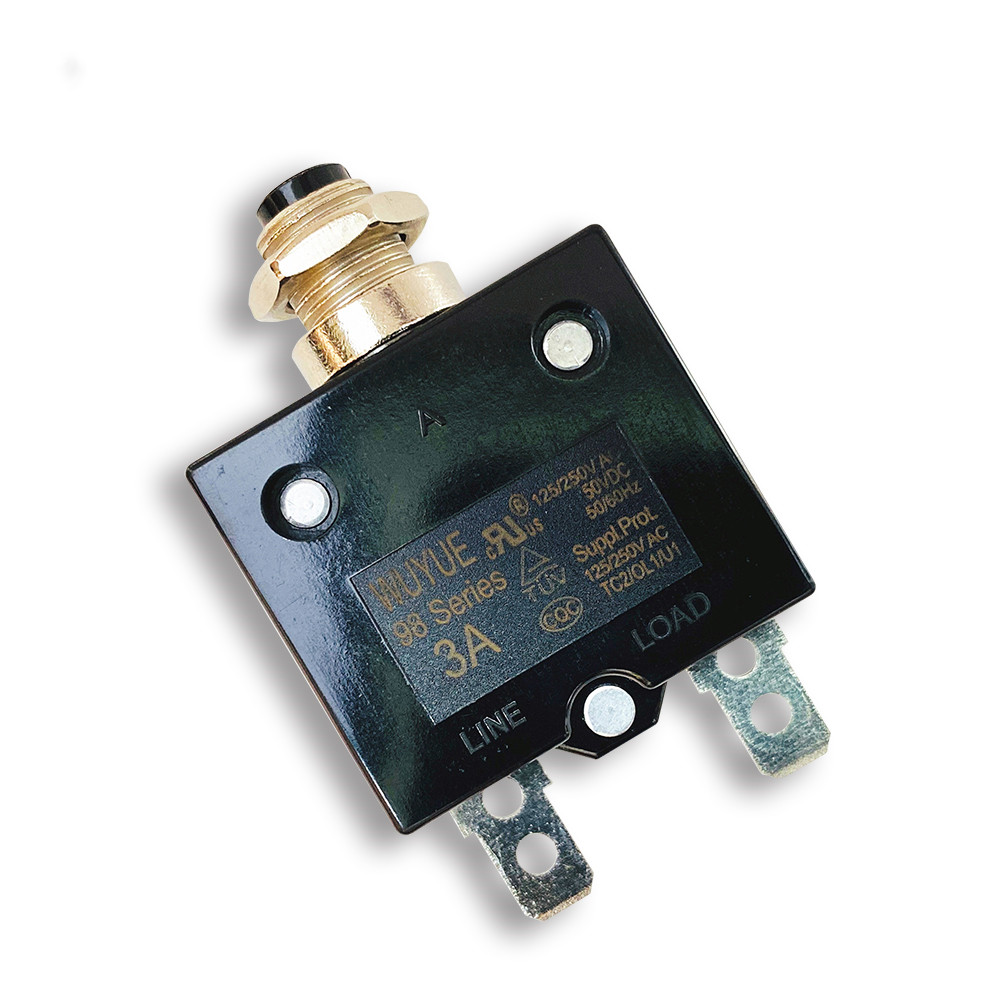

98 系列过载保护器
额定电流：3A~50A
额定电压：125/250VAC 50VDC
短路测试：250VAC 1000A
绝缘耐压：1,500VAC持续1分钟
过载能力：10倍额定电流
电压降级：小于0.25V
绝缘电阻：大于500MΩ
端子温升：稳定25℃ 100%额定电流时温升＜65K
回复时间：60秒内复位
回复方式：手动复位
测试标准(恒温25℃)
100% 电流测试：不跳脱
150% 电流测试：1小时内跳脱
200% 电流测试：4~40 秒跳脱
300% 电流测试：1.2~15秒跳脱
|
降额因素 |
|
|
温度 |
校正因素 |
|
60℃ |
*0.6 |
|
50℃ |
*0.7 |
|
40℃ |
*0.8 |
|
30℃ |
*0.9 |
|
25℃ |
*1.0 |
|
20℃ |
*1.1 |
|
10℃ |
*1.3 |
|
0℃ |
*1.5 |
|
25℃条件下最大阻值和额定电流 |
|
|
额定电流 |
最大电阻值 |
|
2~4 Amp |
＜0.05 |
|
5~6 Amp |
＜0.04 |
|
7~8 Amp |
＜0.025 |
|
9~11 Amp |
＜0.02 |
|
12~13 Amp |
＜0.01 |
|
14~16 Amp |
＜0.008 |
|
17~25 Amp |
＜0.007 |
|
26~35 Amp |
＜0.006 |
|
36~50 Amp |
＜0.005 |
应用范围
小功率发电机
空压机
压缩机
电动车
电动工具
延长线
变压器

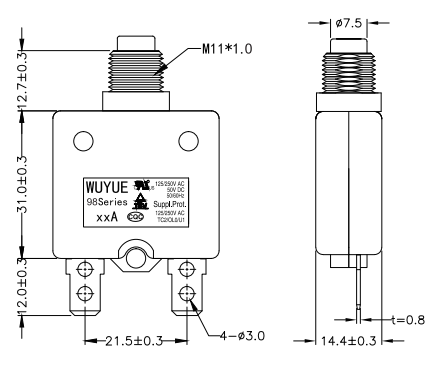

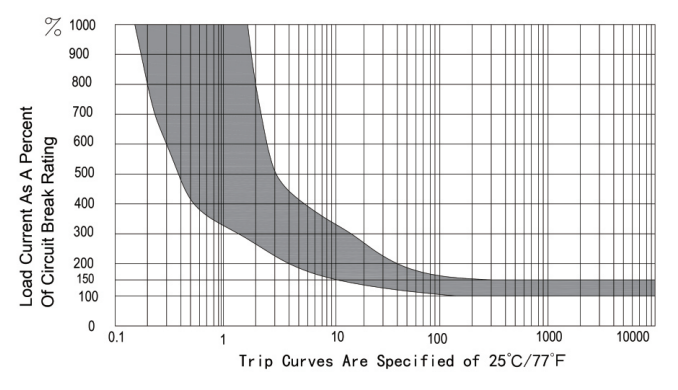

尺寸图和曲线图
